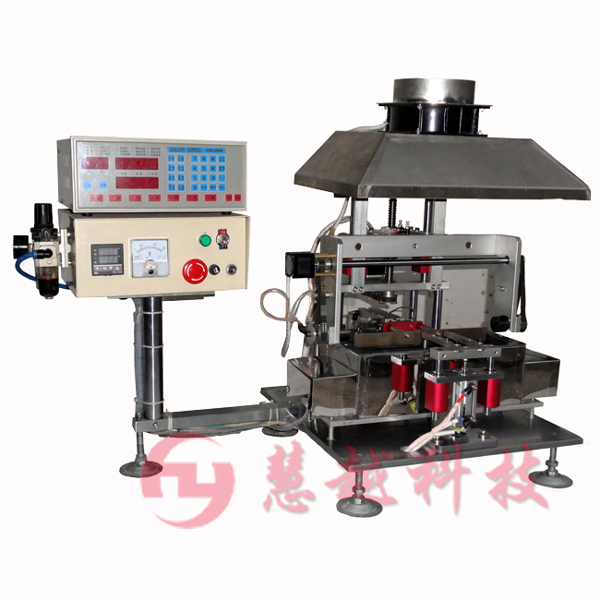

  我司東莞慧越科技 HY-H02翻轉式焊錫機是多種仿真人手運動曲線，且有360度任意設定翻轉角度功能，可焊SMT及PIN TYPE各類立臥式等產品。翻轉式焊錫機對高頻變壓器鍍錫須均勻光滑，不可有冷焊，包焊，漏焊，連焊，氧焊或錫團。下面由慧越小編跟大家詳細介紹一下。

1、Pin腳為IPin(垂直Pin)時，可留錫尖但錫尖長不超過1.5mm。
　　
2、留錫尖，垂直方向Pin腳可留錫尖且錫尖長不可超過1.5mm。
　　
3、PVC線的裸線部份(多股線)不可有刻痕及斷股，且焊錫后不可有露銅或沾膠，或沾有其它雜質.
　　
4、助焊劑(FLUX)須使用中性溶劑。
　　
5、錫爐度須保持在450°C～500°C之間，焊錫時間因線徑不同而異，如下：
　　
（1）AWG#30號線以上(AWG#30，AWG#3※。)1～2秒。
　　
（2）AWG#21～AWG#29號線……。)2～3秒。
　　
（3）AWG#20號線以下(如AWG20，AWG19)3～5秒。
　　
6、錫爐用錫條，其錫鉛比例標準為60/40。每月須加一次新錫約1/3錫爐量。
　　
7、每焊一次浸入產品的錫面須保持干凈。
　　
8、每月清洗錫爐一次并加新錫至錫爐滿為止。
　　
    Note：
　　
　　1、白包Bobbin含錫油多，焊錫時間不可過長。
　　
　　2、塑料Bobbin不耐高溫，易產生包焊或Pin移位。
　　
　　3、不可燒(燙)壞膠帶。
　　
　　4、三層絕緣線須先脫皮后鍍錫。
　　
　　5、焊點之間最小間隙須在0.5mm以上。
